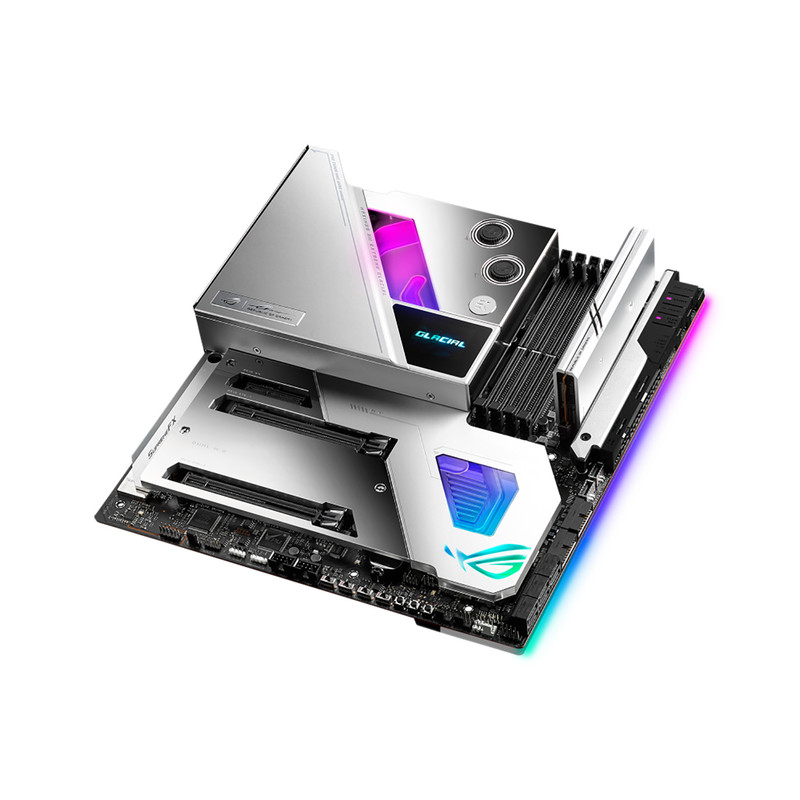

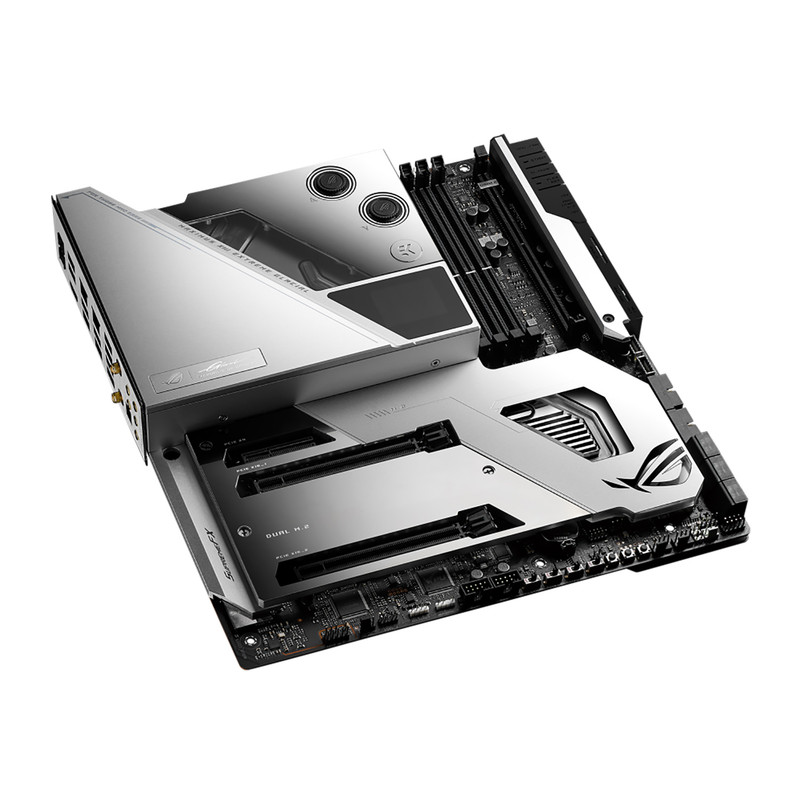

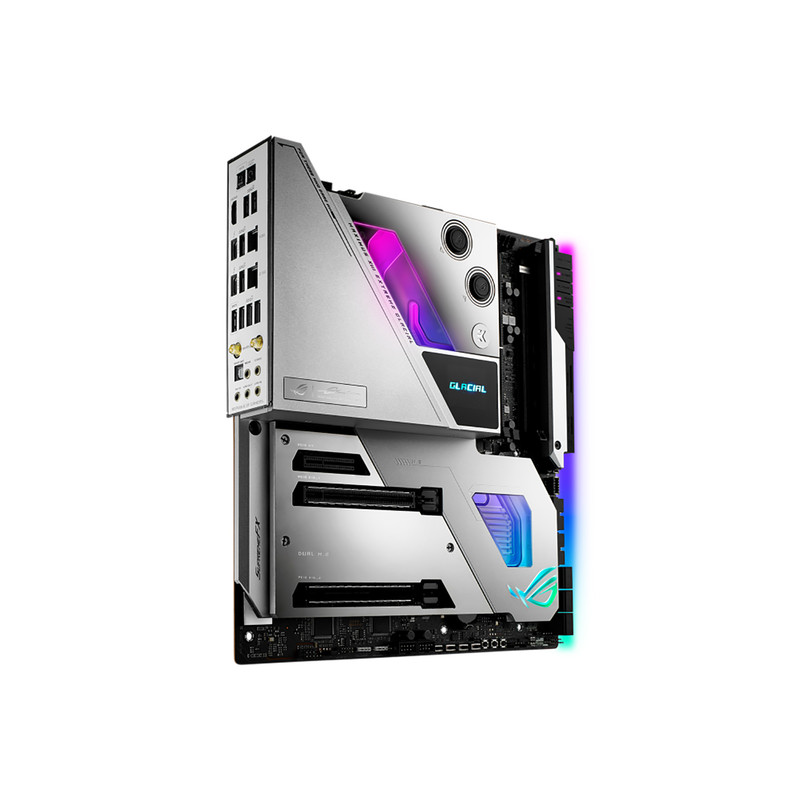

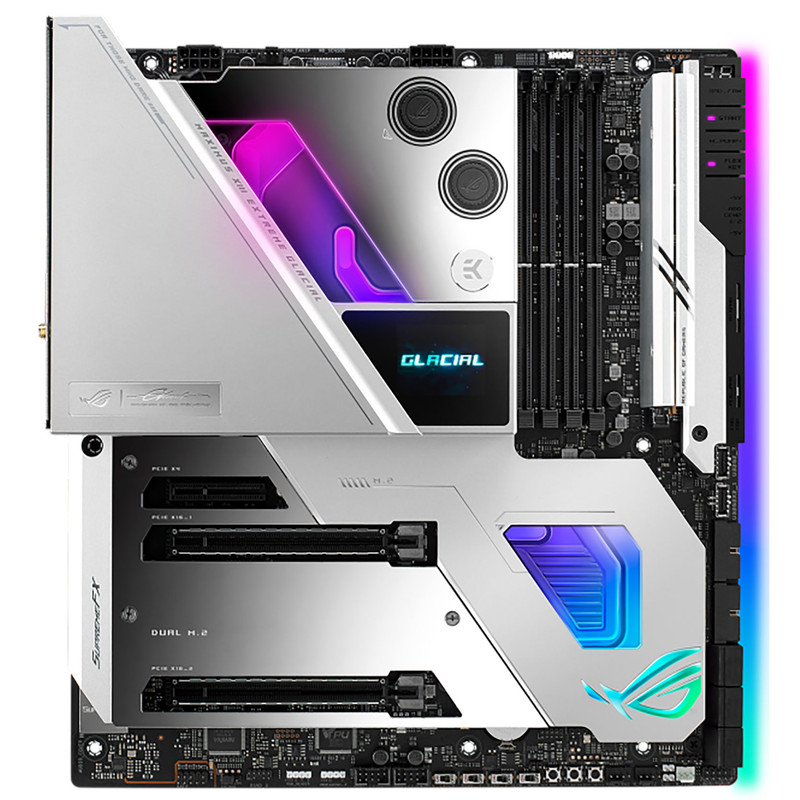

مادربرد ایسوس مدل ROG Maximus XIII Extreme Glacial

مشخصات کلی

• دکمه‌ها، سوییچ‌ها و جامپرها
  1 عدد BIOS Switch button 1 عدد FlexKey button 1 عدد LN2 Mode jumper 1 عدد ProbeIt Measurement Points 1 عدد ReTry button 1 عدد RSVD switch 1 عدد Safe Boot button 1 عدد Slow Mode switch 1 عدد Start button 1 عدد V_LATCH switch 1 عدد 24pin Main Power connector 2 عدد 8pin +12V Power connector 1 عدد 6pin PCIe Graphics Card connector
• جک 3.5 میلی‌متری
  5 عدد
• کارت شبکه LAN
  Intel I225-V 2.5Gb Ethernet, Marvell AQtion AQC113CS 10Gb Ethernet, Intel Wi-Fi 6E, 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
• توضیحات کارت شبکه
  Ethernet - 1 عدد Intel I225-V 2.5Gb Ethernet - 1 عدد Marvell AQtion AQC113CS 10Gb Ethernet - ASUS LANGuard Wireless & Bluetooth - Intel Wi-Fi 6E - 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) - Supports 2.4/5/6GHz frequency band - Bluetooth v5.2 hardware ready - WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 10 build 21H1 or later. - Bluetooth v5.2 function will be ready in Windows 10 build 21H1 or later.
• کارت صدا
  ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 Premium Golden Japanese Audio Capacitors, ESS SABRE9018Q2C DAC/AMP
• برد تغذیه
  20 فاز
• توضیحات کارت صدا
  ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 - Impedance sense for front and rear headphone outputs - Supports: Jack-detection/ Multi-streaming/ Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/384 kHz playback Audio Features - LED-illuminated audio jacks - SupremeFX Shielding Technology - ESS SABRE9018Q2C DAC/AMP - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium Golden Japanese Audio Capacitors, RGB - Audio cover
• کانکتور برق اصلی 24 پبن ATX
• کانکتور برق 8 پین ATX
• هدر برق فن پردازنده
• هدر واترپمپ
• کانکتور فن CPU OPT
• کانکتور برق 6 پین ATX
• مجموع کانکتور فن
  6 عدد
• پورت USB 3.2 Gen 2
  هشت عدد
• هدر USB 2.0
  دو عدد
• سایر توضیحات مربوط به اسلات‌ها
  2 مسیر PCIe 4.0/3.0 x16 slot(s) - Intel 11th Core processors support PCIe 4.0 x16 or x8/x8 mode(s) - Intel 10th Core processors support PCIe 3.0 x16 or x8/x8 mode(s) Intel Z590 Chipset - 1 مسیر ‍PCIe 3.0 x4 slot - PCIEx4 slot shares bandwidth with SATA6G_12 and PCIEx4 slot is default set at x2 mode
• هدر USB 3.2
  دو عدد
• توضیحات تکمیلی پورت‌ها
  2 عدد Thunderbolt 4 USB Type-C port(s) 8 عدد USB 3.2 Gen 2 port(s) (8 x Type-A) 1 عدد HDMI port 1 عدد ASUS Wi-Fi Module 1 عدد Marvell AQtion AQC113CS 10Gb Ethernet 1 عدد Intel I225-V 2.5Gb Ethernet 5 عدد LED-illuminated audio jacks (Premium Golden Japanese Audio Capacitors) 1 عدد Optical S/PDIF out port
• تعداد هدر USB 3.1 Type-C
  ندارد
• تعداد هدر USB 3.2 Type-C
  2 عدد
• سایر توضیحات بایوس
  2x256Mb Flash ROM, UEFI AMI BIOS
• سایر توضیحات کارت گرافیک
  Graphics - 1 عدد HDMI 2.0 - 2 عدد Intel Thunderbolt 4 ports (USB Type-C) support DisplayPort 1.4 and Thunderbolt video outputs - Graphics specifications may vary between CPU types - Only Intel 11th Core processors, support HDMI 2.0 with max. resolution of 4K@60Hz, others would only support HDMI 1.4 with max. resolution of 4K@30Hz Expansion Slots - 2 عدد PCIe 4.0/3.0 x16 slot(s) - - Intel 11th Core processors support PCIe 4.0 x16 or x8/x8 mode(s) - - Intel 10th Core processors support PCIe 3.0 x16 or x8/x8 mode(s) Intel Z590 Chipset - 1 عدد PCIe 3.0 x4 slot - PCIEx4 slot shares bandwidth with SATA6G_12 and PCIEx4 slot is default set at x2 mode Multi-GPU Support - NVIDIA 2-Way SLI Technology - Support varies with different graphics cards
• توضیحات پنل اورکلاک
  DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Non-ECC, Un-buffered Memory
• توضیحات تکمیلی هدرها
  1 عدد USB 3.2 Gen 2x2 connector (support(s) USB Type-C) 1 عدد USB 3.2 Gen Gen 2 connector (support(s) USB Type-C) 2 عدد USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports 2 عدد USB 2.0 header(s) support(s) additional 4 USB 2.0 ports 3 عدد AURA Addressable Gen 2 header(s) 1 عدد AURA RGB header(s) 1 عدد Front Panel Audio header (AAFP) 1 عدد RSVD header 1 عدد Speaker header 1 عدد 10/1pin System Panel header 1 عدد Thermal Sensor header 3 عدد M.2 slots (Key M) 1 عدد DIMM.2 slot supports 2 x M.2 slots (Key M) 6 عدد SATA 6Gb/s ports 1 عدد 4pin CPU Fan header(s) 1 عدد 4pin CPU OPT Fan header(s) 2 عدد 4pin Chassis Fan header(s) 2 عدد 4pin Radiator Fan header(s) 2 عدد W_PUMP+ header(s) 1 عدد WB_SENSOR header(s) 1 عدد 2pin Water In header 1 عدد 2pin Water Out header 1 عدد 3pin Water Flow header
• توضیحات تکمیلی تمامی پورت‌های USB مادربرد
  پنل پشتی - 2 عدد Thunderbolt 4 port(s) (2 x USB Type-C) with up to 5V/3A, 15W charging support - 8 عدد USB 3.2 Gen 2 port(s) (8 x Type-A) اتصالات داخلی - 1 عدد USB 3.2 Gen 2x2 connector(s) (suppport(s) USB Type-C - 1 عدد USB 3.2 Gen 2 Front Panel connector(s) (support(s) USB Type-C - 2 عدد USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports - 2 عدد USB 2.0 header(s) support(s) additional 4 USB 2.0 ports
• PCI-E 3.0 x4
• SATA 3.0
• PCI-E 4.0
• Key M
• مدیریت
  WOL by PME, PXE
• کانکتور SATA 3.0
  شش عدد
• حافظه
  4 عدد DIMM, Max. 128GB, DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) OptiMem III 10th Gen Intel Core i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz 11th Gen Intel Core processors support 3200/2933/2800/2666/2400/2133 natively
• دکمه‌ها
  1 عدد BIOS FlashBack button 1 عدد Clear CMOS button
• پورت LAN
  دو عدد
• فرم فاکتور
  E-ATX
• اسلات PCI Express x16
  دو عدد
• اسلات PCI Express x4
  یک عدد
• نوع حافظه پشتیبانی شده
  DDR4
• حداکثر حافظه پشتیبانی شده
  128 گیگابایت
• کانکتور M.2
  سه عدد
• تعداد مسیرهای PCI Express
  24 مسیر
• تعداد سوکت پردازنده
  یک عدد
• پیکربندی حافظه
  دو کاناله
• نوع سوکت پردازنده
  Intel LGA 1200
• چیپ‌ست
  Intel Z590
• پردازنده‌های پشتیبانی شده
  پشتیبانی کامل از تمامی مدل‌های سری‌های نسل‌های 11 و 10 Intel Socket LGA1200 for 11th Gen Intel Core Processors & 10th Gen Intel Core, Pentium Gold and Celeron Processors Supports Intel 14 nm CPU Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0 Intel Turbo Boost Max Technology 3.0 support depends on the CPU types
• تعداد اسلات حافظه
  چهار عدد
• نقاط کنترل ولتاژ
• پشتیبانی از RAID
• استانداردهای حافظه
  DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 مگاهرتز
• پشتیبانی از SLI
  دو مسیره
• نوع تخصیص مسیر
  2 مسیر PCIe 4.0/3.0 x16 slot(s)
• توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)
  Intel 11th & 10th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280 - Intel 11th Core processors support PCIe 4.0 x4 mode - Intel 10th Core processors support PCIe 3.0 x4 mode M.2_2 slot (Key M), type 2242/2260/2280 - Intel 11th Core processors support PCIe 4.0 x4 mode - Intel 10th Core processors support PCIe 3.0 x4 mode M.2_3 slot (Key M), type 2242/2260/2280 - Only Intel 11th Core processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs Intel Z590 Chipset DIMM.2_1 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) DIMM.2_2 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 3.0 x4 mode) 6 عدد SATA 6Gb/s ports Raid function for PCIe mode SSD in Intel Rapid Storage Technology is available with either 1. Intel® SSDs installed in both CPU-attached and PCH-attached slots, or 2. any other 3rd party SSDs installed in PCH-attached slots To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel Rapid Storage Technology DIMM.2_2 shares bandwidth with SATA6G_34 and DIMM.2_2 is default set at x2 mode
