ماژول میکروفن بیسیم کد HX-14EL

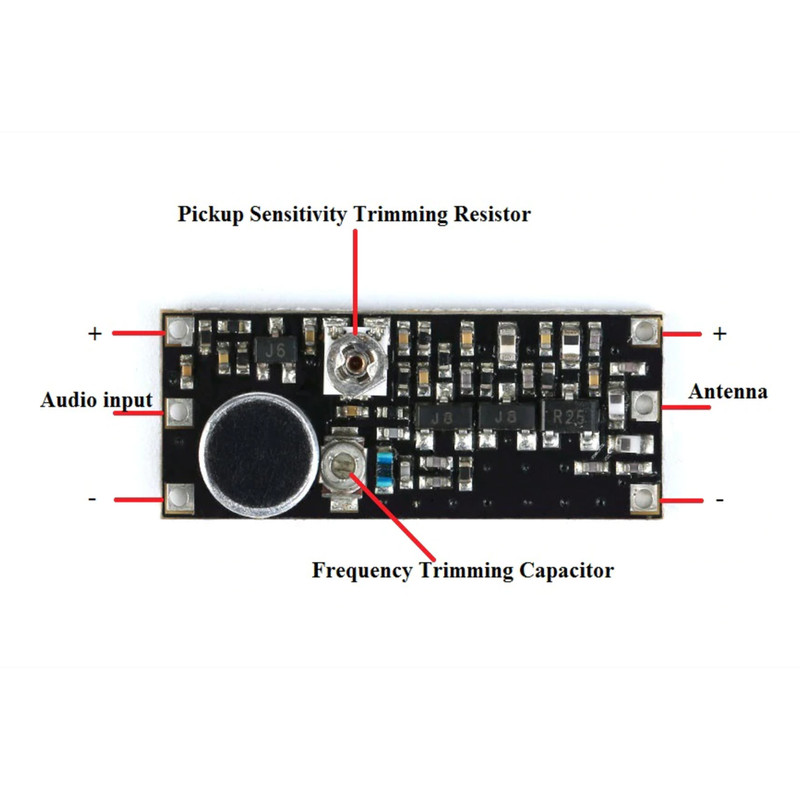

اين ماژول میکروفن در مدولاسيون باند FM به صورت کاملا مینیاتوری (همانند یک بند انگشت) طراحي شده و اين بدان معني است كه دامنه موج حامل بصورت پايدار نگهداري مي شود . فركانس خروجي فرستنده نيز در محدوده 88 تا 108 مگاهرتز كه مخصوص باند راديوئي FM است ، قابل تغيير مي باشد . اين كار توسط خازن تريمر بر روی ماژول انجام مي شود . در ورودي مدار از يك ميكروفون خازني بسیار حساس و با کیفیت استفاده شده است و سيگنالهاي ميكروفن توسط یک ترانزیستور تقويت شده و سپس به قسمت نوسان ساز با سه ترانزیستور قدرت منتقل مي شوند و در نهایت صوت میکروفن را با قدرت یک وات و برد موثر 800 متر (آنتن مورد نیاز است) در هوا منتشر میکند.
